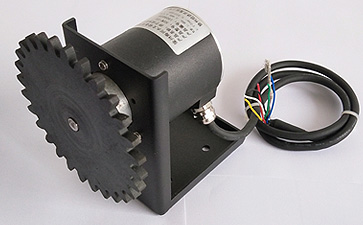

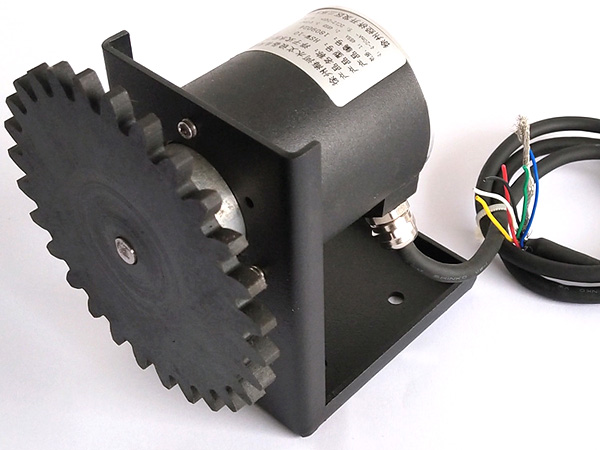

HZW閘門開度傳感器

一、 概述：

HZW系列閘門開度傳感器是針對閘門測量的特點，采用光電式或接觸式***編碼器，在內部配以精密的變速機構制造而成。其輸出信號有并行格雷碼、串行RS485、4-20mA標準模擬量以及SSI同步串行信號等多種方式供用戶選擇。該傳感器安裝方便，適應性強，穩定可靠，集檢測與A/D轉換為一體，具有斷電記憶跟蹤功能。適合對各類閘門（平板門、弧形門、人字門、門機、橋機等）的起吊高度進行測量。其功能、特點，可靠性等深受廣大水利水電工程技術人員的信賴和好評。

主要技術指標：

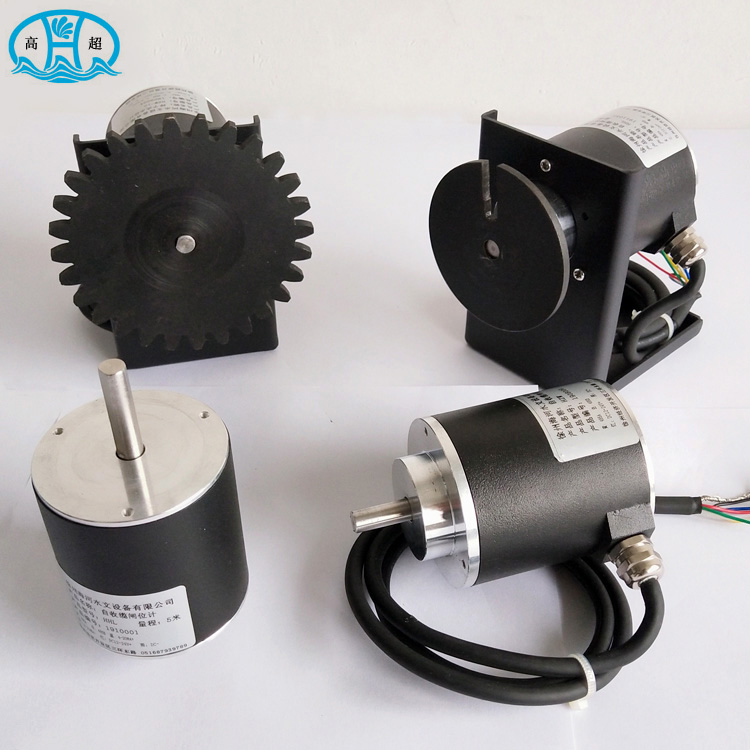

該傳感器的技術指標主要取決于所配編碼器，可選配的編碼器有：HGD65535光電編碼器、HJZ8192接觸式編碼器、JX8192機械編碼器、12*12磁電編碼器。

1、HGD65535光電編碼器

編碼特性：每周1024組編碼，連續64周（即1024*64）

工作電壓：DC12-24V

使用環境溫度：-20℃～+75℃（不結露）

保存環境溫度：-25℃～+80℃

消耗電流：≤70mA

防護等級：IP64

輸出信號（可選）：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

2、HJZ8192接觸式編碼器

編碼特性：每周128組編碼，連續64周（即128*64）

工作電壓：格雷碼無需電源

使用環境溫度：-20℃～+75℃（不結露）

保存環境溫度：-25℃～+80℃

消耗電流：≤40mA

防護等級：IP64

輸出信號：并行格雷碼

3、HJX8192機械編碼器

編碼特性：每周32組編碼，連續256周（即32*256）

工作電壓：DC12-24V

使用環境溫度：-20℃～+75℃（不結露）

保存環境溫度：-25℃～+80℃

消耗電流：≤40mA

防護等級：IP64

輸出信號（可選）：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

4、12*12磁電編碼器

編碼特性：***編碼，4096*4096

工作電壓：DC12-24V

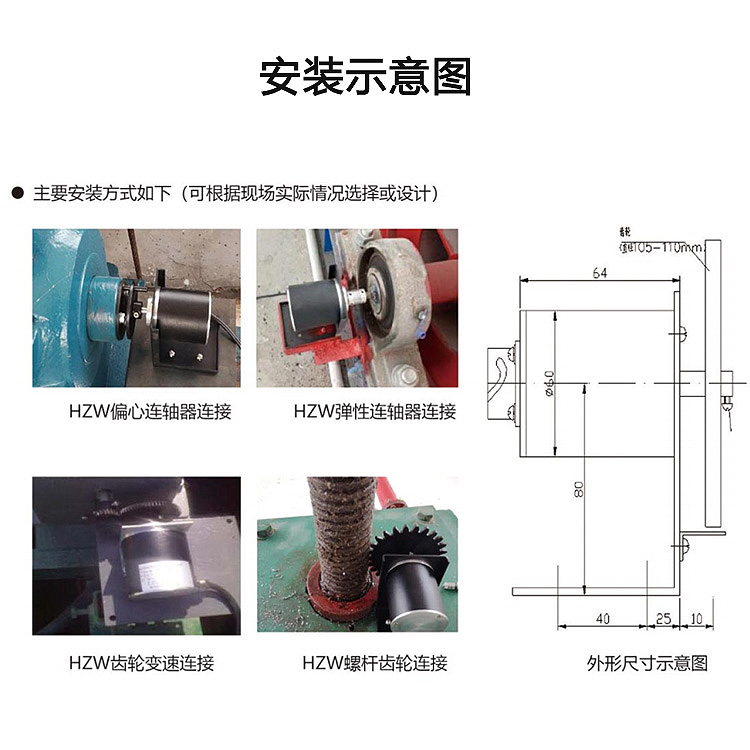

外型尺寸：下圖

使用環境溫度：-20℃～+75℃（不結露）

保存環境溫度：-25℃～+80℃

消耗電流：12V電源29毫安；24V電源16毫安。輸出接口和供電電壓不同影響該參數

防護等級：IP65

輸出信號：A-4-20毫安；B-并行格雷碼；M-RS485；S-串行SSI信號

接線關系

1、光電、接觸式編碼器接線：

a、485、4-20mA編碼器輸出尾線接線關系（4-20mA未訂則不用接）:

b、SSI接口編碼器輸出尾線接線關系:

  c、格雷碼：

19芯航空插頭，光電1—16為數據從低到高D0-D15，18為DC12-24V電源輸入+，19為電源輸入-；接觸式1—14為數據從低到高D0-D13，19為地

2、機顯接線關系：

1、485接口（4芯航插）：1-48***；2-485B；3-+12-24V；4-GND。

2、格雷碼接口（19芯航插）： 1—13為數據D0-D12，19為公共端。

3、模擬量接口（6芯航插）：1-48***；2-485B；3-4-20mA +；4-4-20mA -；5-+12-24V；6-GND

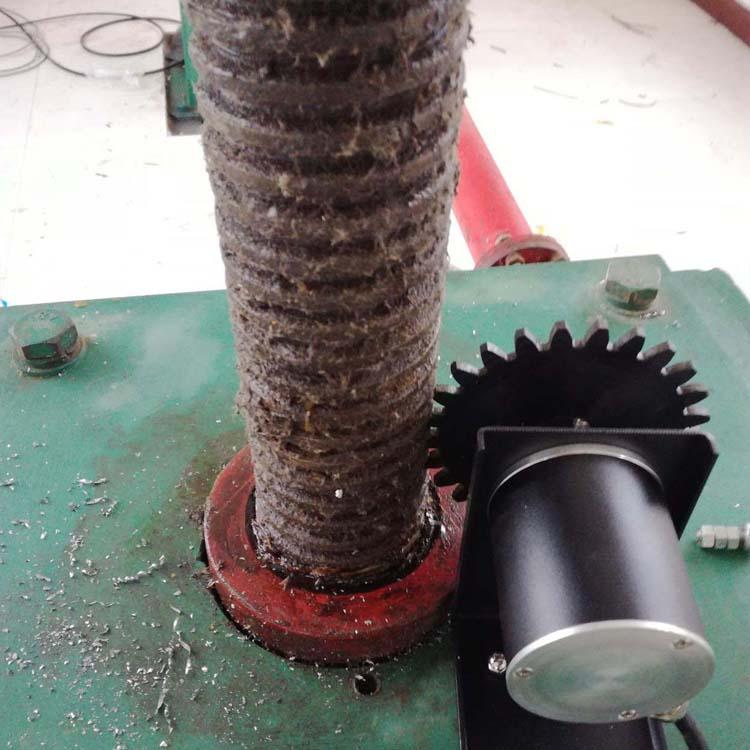

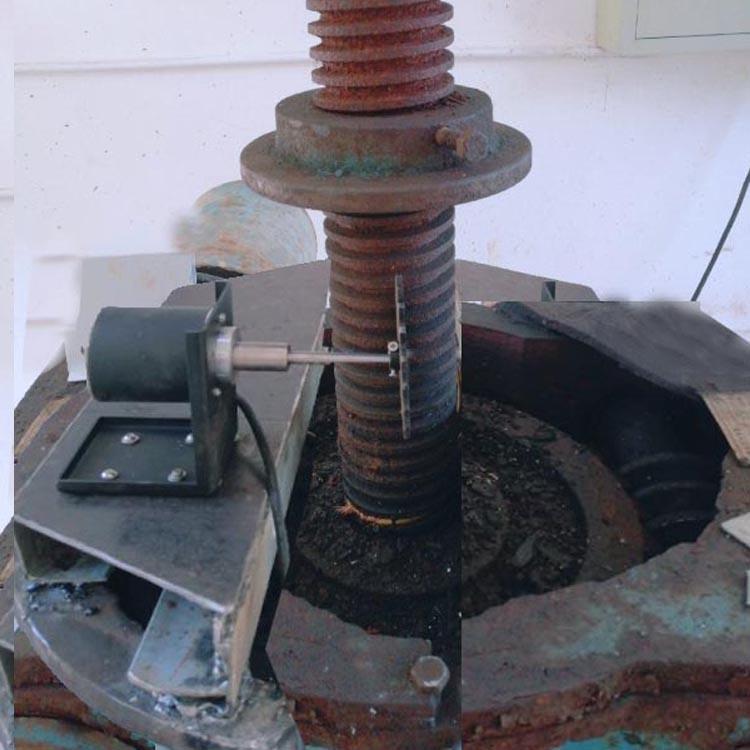

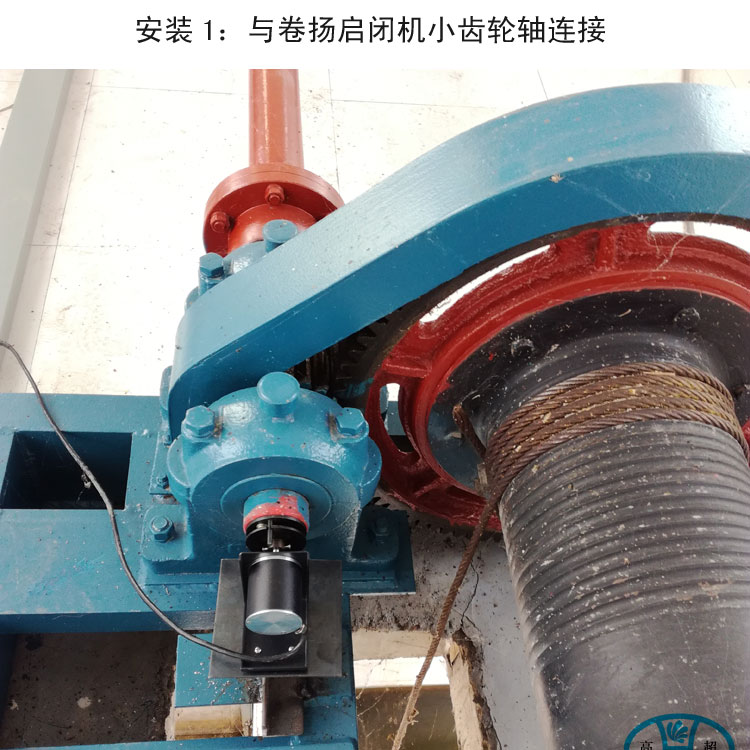

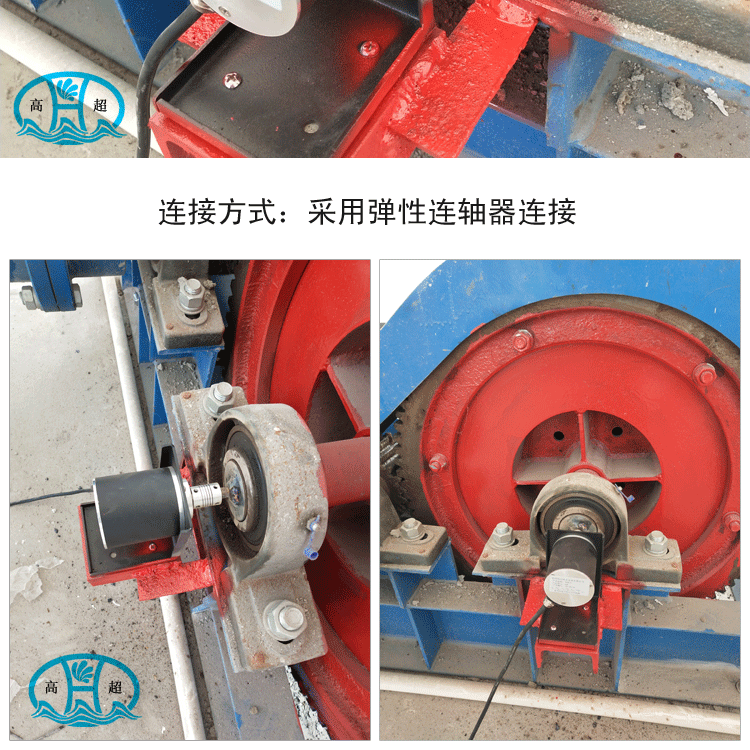

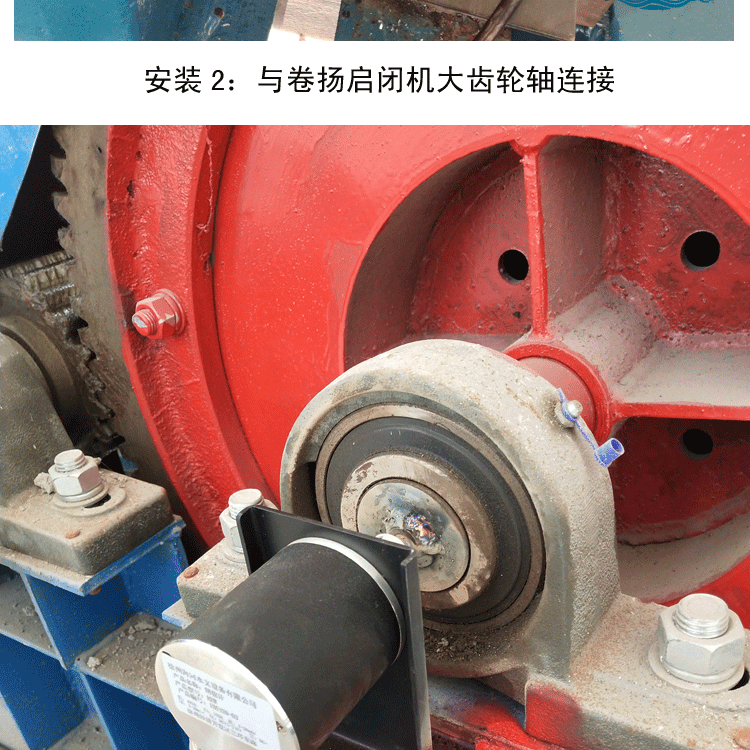

螺桿啟閉機安裝實例圖

安裝使用及注意事項：

1、本傳感器屬于高精度儀器，安裝時嚴禁敲擊和摔打碰撞。

2、傳感器與外部聯接應避免剛性連接，而應采用聯軸器、連接齒輪或同步帶聯接傳動。

3、安裝時注意其允許的軸負載，不得超過極限負載。

4、注意不要超過編碼器的極限轉速，如超過極限轉速時，電信號可能會丟失。

5、接線務必正確，錯誤接線可能會導致傳感器內部電路損壞。

6、請不要將傳感器的輸出線與動力等線繞在一起或同一管道傳輸，也不宜在配線盤附近使用，以防干擾。
